電纜分支箱因受其特有內部規劃結構捆綁而無法運用以往變電及線路所用的較老練的驗電,接地東西,特別是全絕緣密封下的驗電作業不斷要挾著檢修人員的安全。近年一些事端的緣由剖析閃現出嚴峻按安全技能辦法次第實行的重要性,若按從前的辦法操作,則萬一停錯線路、忽然來電,設備帶電閃現缺點或基礎資料過錯等,成果將極為嚴峻。

電纜分支箱的密封電氣結構

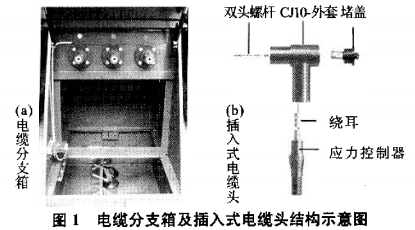

電纜分支箱(結構見圖1)由硅橡膠插入式電纜

終端頭、雙通套管、帶電指示器和不銹鋼箱組成,選用結構緊湊的全封閉規劃,電纜完全處于全密封狀態,須先撤消電纜封帽、堵蓋露出金屬雙頭螺桿才調驗電。以往拆電纜頭前都未驗電,而僅通過觀察帶電閃現器來判別電纜能否帶電(規程L1中未明文規則),若帶電閃現器發作缺點而又無其它安全維護辦法,則會危及檢修人員的安全。雖然國內多個廠家針對電纜分支箱、箱式變及環網開關柜制造的肘型接地電纜接頭(見圖2)可用來完畢終究的接地作業,但無法做到之前電纜頭撤消作業的安全維護,也就無法完畢完好的技能辦法。而本文研制的電纜分支箱驗電接地東西(見圖3)就滿意處理了該問題,可完畢電纜分支箱停電作業時有必要施行的一系列安全技能辦法,確保檢修人員的人身安全。

電纜分支箱驗電接地東西的運用辦法

(1)拆電纜頭的操作桿(見圖3a)它可用來撤消電纜封帽、堵蓋。運用辦法為:a)運用旋轉調度手柄調度活動鋼抓到恰當開合度,勾牢被試電纜地址分支箱雙通套管對面的電纜封帽后拔出,露出電纜堵蓋。b)套筒頭裝上與該電纜堵蓋匹配的套筒,旋轉操作桿擰松堵蓋后邊擰邊拔,堵蓋露出必定方位后通過旋轉調度手柄調度活動鋼抓,勾住堵蓋邊沿將其拔出,露出分支箱雙頭螺桿,即撤消作業完畢。

(2) 慣例聲光驗電筆用來在雙頭螺桿上驗電。

(3) 裝設接地線的操作桿(見圖3b)它與其它廣家規劃不同,選用帶磁性的接地設備(其接地線三相一組),可使人在安全活動范圍內不用直接觸摸分支箱,不用去除金屬雙頭螺桿即可直接裝設接地線，愈加便當安全。運用辦法為:a)先接接地端,后接導體端。接地設備部分與絕緣操作部分通過磁性吸住,旋轉操作棒,橫銷對應卡口可卡住并帶動旋轉接地設備。b)將螺紋聯接體(其螺紋標準按現有多數電纜分支箱雙頭螺桿的2種尺度而定)套在電纜分支箱雙頭螺桿上,旋轉絕緣杅將其擰緊,即接地設備前端接好。c)推絕緣桿使繃簧縮短旋轉一角度,使銷軸脫出底座槽口,接地線后端螺紋開端受力。旋轉絕緣桿,使夾片與螺紋聯接體和螺件嚴密接觸,即接地設備后端設備鞏固。d拔出絕緣桿反復操作將三相悉數接好,即接地線裝設完畢。

(4) 由運用辦法可見,整個進程都防止讓檢修人員直接觸摸或許帶電的部位,確保了其人身安全。
